Trasduttore di coppia dinamica per la calibrazione industriale

Modello: DST-01

I trasduttori di coppia dinamica sono componenti critici nei sistemi di calibrazione della chiave per coppia, fornendo una misurazione precisa della coppia applicata durante la compensazione delle forze di reazione.

1. Ruolo nei sistemi di calibrazione

Trasduttore di coppia dinamica per la calibrazione industriale integrare con i sistemi di calibrazione con controlli del motore passo -passo, sensori di coppia e encoder per ottenereFunzionamento manuale, automatico o elettronico della mano

Abilitano entrambiOpen - loop e chiuso - Controllo Loop, Garantire l'accuratezza della calibrazione attraverso il feedback del tempo reale -

2. Caratteristiche tecniche critiche

Supporto TEDS (IEEE1451.4): Automatizza i parametri di identificazione e calibrazione del sensore, riducendo gli errori di configurazione

Costruzione robusta:

Acciaio inossidabile per resistenza alla corrosione in ambienti industriali

Lega di alluminio per applicazioni leggere

Protezione da sovraccarico: resistere al 150% di sovraccarico sicuro e al 300% di sovraccarico finale

Resilienza ambientale: Unità classificate IP65, resistere alla polvere/acqua

3. Integrazione nei flussi di lavoro di calibrazione

Montaggio: Flange/Square - Drive Designs consentono l'accoppiamento diretto con chiavi di coppia, minimizzando gli errori di disallineamento

Elaborazione del segnale: Richiede compatibilità con:

Circuiti di frequenza quadruplicati per la riduzione del rumore

Cavi schermati (ad es. Poliurethane/Pvc - schermato) per misurazioni di rumore precise basse -

Compensazione della temperatura: Critico per la deriva in condizioni di laboratorio/campo variabili

◆ Dimensioni:

◆ Funzionalità e applicazioni

Trasduttore di coppia dinamica per la calibrazione industriale,Output 5 ~ 15kHz Segnale di frequenza o segnale di corrente 4 ~ 20MA, adatto per la trasmissione a distanza Long -.

La funzionalità è di dimensioni ridotte, facile da usare e installazione, SIT SIGNIFICATO ANTI - Abilità di interferenza.

Il prodotto non è - Tipo di contatto, nessuna usura, la velocità più alta di 8000rpm, adatta per le condizioni di rotazione della velocità di 8000 rpm, adatte per le condizioni di rotazione di velocità --.

È un nuovo prodotto sviluppato dalla nostra azienda sulla base della tecnologia speciale di Strain Bridge, che è adatto a tutti i tipi di occasioni di misurazione della coppia con un piccolo volume e alta velocità.

◆ Tparametro ecologico

Parametro	Specifiche
Gamma Capcity	3,5,10,20,30,50,100 nm (opzionale)
Tensione di alimentazione	± 15 V DC (uscita del segnale di frequenza), 24 V DC (tensione o uscita del segnale di corrente)
Segnale di coppia	5 ~ 15kHz (ampiezza di 12V, 0,0,10kHz), 4 ~ 20Ma, 1 ~ 5V, 0-10 V (opzionale)
Gamma di velocità	0 ~ 1000,3000,6000,8000 giri / min
Precisione	±0.25%, ±0.5%
Stabilità dell'anno	0,25% / anno
Resistenza all'isolamento	Maggiore o uguale a 2000 MΩ (100VDC)
Temperatura ambiente	-20 ~ 60 gradi
Umidità relativa	0-90%RH
Capacità di sovraccarico	150%
Risposta di frequenza	1ms

Accessori opzionali

	Contatore di coppia, indicatore Accessori: strumenti di installazione Solo visualizzazione del valore di coppia Cavo; Cavo del sensore di coppia Opzionale: supporto RS232

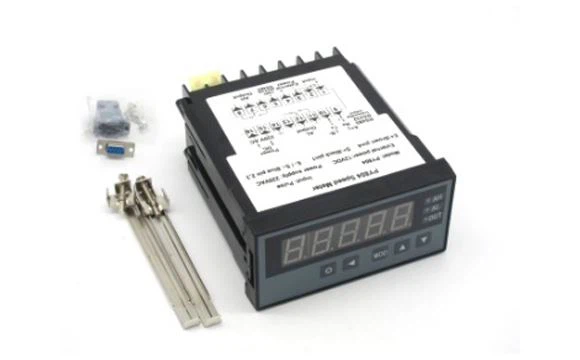

	Misuratore di velocità Accessori: strumenti di installazione Valore Valore Speed SOLO Cavo: cavo del sensore di coppia Opzionale: RS232.
	Accoppiamenti Alluminio per piccola capacità Acciaio in lega per media capacità Acciaio inossidabile per grande capacità
	Software per PC 1, Visualizzazione dei dati di supporto, archiviazione, download. 2, in grado di visualizzare i dati di coppia, velocità e consumo di energia se il contatore è collegato ad esso supporta tali funzioni.
	Trasmettitori: Per la conversione dell'uscita MV/ V in uscita analogica, come 0-5V/ 0-10V/ 4-20MA
