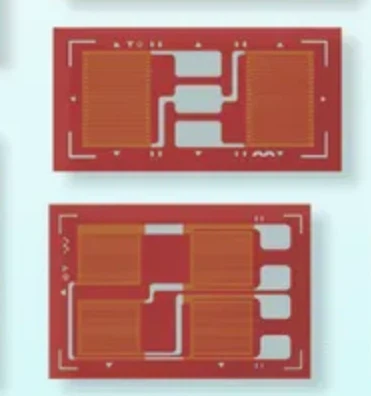

Design del cliente con estensimetro doppio parallelo a mezzo ponte
Modello: serie FB
Estensimetri a doppio paralleloè costituito da due estensimetri lineari disposti in parallelo. Possono essere utilizzati con varie configurazioni di circuiti a ponte. Un esempio comune è il circuito a ponte intero-flessibile, in cui due estensimetri paralleli sono posizionati sui lati opposti della struttura. Gli estensimetri a doppio parallelo sono indispensabili negli scenari che richiedono elevata precisione, resilienza ambientale e analisi della deformazione multi-asse. La loro versatilità spazia dai settori dei macchinari pesanti all'ingegneria biomedica, rendendoli una pietra miliare della moderna tecnologia di misurazione della deformazione. Fare sempre riferimento alle linee guida del produttore per un'installazione e una calibrazione ottimali.
Specifica:
Materiale vettore: aldeide fenolica/poliimmide/resina epossidica
Materiale della griglia: lamina (lega di nichel-rame, costantana o Karma)
Resistenza: 350-1000 Ohm
Punti di saldatura: 3 o 4
Temperatura operativa －20-＋80 gradi, intervallo di compensazione della temperatura ＋10-＋80 gradi
Tre (3) punti di saldatura, stabili a lungo termine
| Modello n. | Dimensione della griglia (mm) |
Dimensioni base (mm) | Distanza griglia (mm) |
| BF(BA/BE)350-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE)350-3FB | 3.1×3.1 | 7.2×7.6 | / |
| BF(BA/BE)350-4FB | 4.0×2.7 | 8.1 ×6.9 | / |
| BF(BA/BE)350-6FB | 6.0×2.7 | 10.3×6.9 | / |
| BF (BA/BE) 1000-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF (BA/BE) 1000-3FB | 3.0×3.3 | 7.1 ×7.8 | / |
Applicazioni:
Celle di carico e sensori di coppia:Per la misurazione precisa della forza o della coppia rotazionale.
Monitoraggio della salute strutturale:Rilevamento della tensione in ponti, edifici o componenti aerospaziali.
Test sui materiali/Crash test/analisi della pressione:Valutazione del comportamento di stress-deformazione nei laboratori.
Nota:Altri modelli e dimensioni sono disponibili su richiesta del cliente
